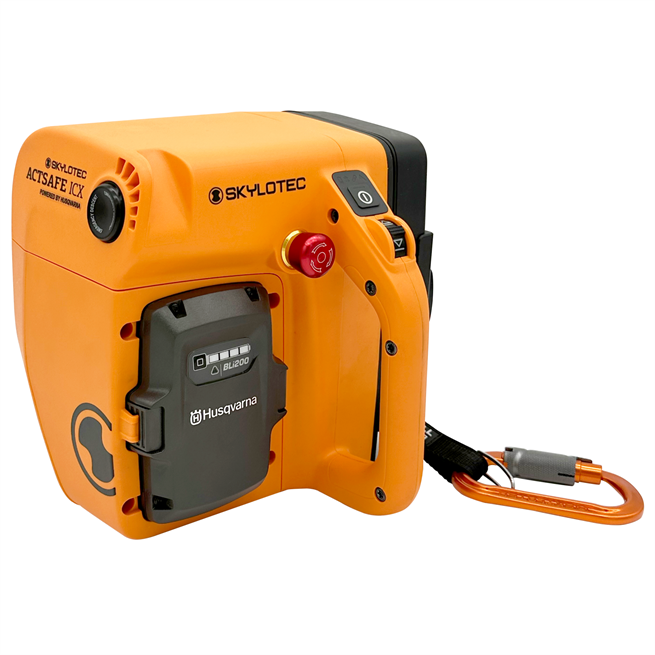

Der ACTSAFE ICX Power Ascender von SKYLOTEC ist eine kompakte, akkubetriebene Seilwinde für den motorisierten Auf- und Abstieg am Seil sowie für entsprechend freigegebene Hebeanwendungen. Mit einer Working Load Limit (WLL) von 185 kg und einer stufenlos steuerbaren Geschwindigkeit von bis zu 24 m/min ermöglicht der ICX einen kraftsparenden Zugang zu schwer erreichbaren Arbeitsbereichen.
Dieses Angebot wird als Komplettset mit Akku, Ladegerät, Fernbedienung und Transportbox geliefert und enthält damit die wesentlichen Komponenten für den mobilen Einsatz.
Das ICX-Paket besteht aus:
• 1× ACTSAFE ICX Power Ascender
• 1× Husqvarna Akku
• 1× passendes EU-Ladegerät
• 1× ACTSAFE ICX Fernbedienung
• 1× ICX Transportbox / Case
Der ACTSAFE ICX besitzt eine Working Load Limit von 185 kg.
Das Gerät kann innerhalb der vom Hersteller vorgesehenen Systemkonfiguration sowohl für die Beförderung von Personen als auch für geeignete Materialhebeanwendungen eingesetzt werden.
Bei der Personenbeförderung ist ein entsprechend aufgebautes System mit zugelassenem Arbeitsseil und unabhängigem Backup-System erforderlich.
Die Geschwindigkeit lässt sich über ein intuitiv bedienbares Daumenrad regulieren.
Der Arbeitsbereich reicht von:
• Aufstieg: 1–24 m/min
• Abstieg: 1–24 m/min
Wird das Bedienelement losgelassen, kehrt es in die Neutralstellung zurück und der ICX stoppt.
Dadurch lässt sich die Geschwindigkeit an Arbeitssituation, Umgebung und erforderliche Positionierung anpassen.
Mit dem vorgesehenen Hochleistungsakku erreicht der ICX unter definierten Bedingungen eine Reichweite von bis zu ca. 230 Metern bei 100 kg Last und 20 °C.
Die tatsächlich erreichbare Strecke ist unter anderem abhängig von:
• Last
• Temperatur
• Geschwindigkeit
• Fahrtrichtung
• Alter und Zustand des Akkus
• Einsatzbedingungen
Der Akku ist austauschbar, sodass bei längeren Einsätzen mit zusätzlichen kompatiblen Akkus gearbeitet werden kann.
Zum Lieferumfang dieses Sets gehört die ACTSAFE ICX Fernbedienung.
Damit kann eine zweite Person den Power Ascender aus einer Entfernung von bis zu 50 Metern steuern. Dies kann beispielsweise bei entsprechenden Rettungs- oder Unterstützungssituationen genutzt werden, wenn die Person am Seil das Gerät nicht selbst bedienen kann.
Die Steuerung durch die Person am Seil hat dabei entsprechend der Herstellerkonfiguration Vorrang und kann die Fernsteuerung übersteuern.
Der ACTSAFE ICX ist für freigegebene Seile mit 11,0 mm Durchmesser vorgesehen.
Für die Personenbeförderung sind entsprechend freigegebene EN-1891-A-Seile mit 11 mm Durchmesser einzusetzen. Zusätzlich ist ein unabhängiges Backup-System erforderlich.
Für Materialhebeanwendungen müssen die von SKYLOTEC dafür freigegebenen Seile und Systemkonfigurationen verwendet werden.
Es darf deshalb nicht davon ausgegangen werden, dass jedes beliebige 11-mm-Seil mit dem Power Ascender kompatibel ist.
Der Seilmechanismus ist so konstruiert, dass das dafür vorgesehene Seil direkt in den ICX eingelegt werden kann.
Das erleichtert das Einrichten des Systems bei wechselnden Einsatzorten. Vor jedem Einsatz müssen die korrekte Seileinlage und Verriegelung der Seilabdeckung kontrolliert werden.
Der ACTSAFE ICX verfügt über:
• Not-Aus-Funktion
• mechanische Notabstiegsfunktion
Die Notabstiegsfunktion ist ausschließlich für Notfallsituationen vorgesehen und nicht als reguläre Abseilfunktion zu verwenden.
Der Power Ascender besitzt die Schutzart IP55 und ist damit gegen Staub in schädigender Menge sowie gegen Strahlwasser geschützt.
Die zulässigen Umgebungsbedingungen der Gebrauchsanleitung müssen dennoch eingehalten werden. Die IP55-Klassifizierung bedeutet keine uneingeschränkte Freigabe für sämtliche Wetter- oder Umgebungsbedingungen.

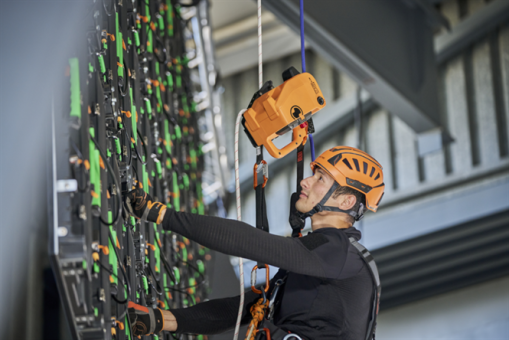

Der ACTSAFE ICX kann beispielsweise bei entsprechend geplanten und freigegebenen Arbeiten eingesetzt werden in:
• Seilzugangstechnik
• Wartung und Instandhaltung
• Arbeiten an Dach und Fassade
• Baumpflege
• schwer zugänglichen Strukturen
• Personenbeförderung am Seil
• geeigneten Materialhebeanwendungen
Die konkrete Systemkonfiguration richtet sich nach Einsatzzweck, Gefährdungsbeurteilung und Herstellerfreigaben.
| Merkmal | Angabe |
| Hersteller | SKYLOTEC / ActSafe |
| Modell | ICX Power Ascender |
| Hersteller-Artikelnummer | POA-030-1-EU |
| Produkttyp | Akkubetriebener Power Ascender / Personenseilwinde |
| Working Load Limit (WLL) | 185 kg |
| Seildurchmesser | 11,0 mm, nur freigegebene Seile |
| Aufstiegsgeschwindigkeit | 1–24 m/min |
| Abstiegsgeschwindigkeit | 1–24 m/min |
| Akkureichweite | bis ca. 230 m bei 100 kg und 20 °C |
| Fernbedienungsreichweite | bis 50 m |
| Energiequelle | austauschbarer Akku |
| Schutzart | IP55 |
| Not-Aus-Funktion | Ja |
| Notabstiegsfunktion | Ja |
| Temperaturbereich | −10 bis +40 °C |
| Material | Stahl / Aluminium / Nylon |
| Maschinenrichtlinie | 2006/42/EG |
| Akku im Set | 1 |
| Ladegerät im Set | EU |
| Fernbedienung im Set | Ja |
| Transportbox im Set | Ja |
Der ICX darf ausschließlich mit von SKYLOTEC freigegebenen 11-mm-Seilen verwendet werden.
Bei der Personenbeförderung muss das Arbeitsseil der entsprechenden Herstellerfreigabe entsprechen und nach EN 1891 Typ A zertifiziert sein. Zusätzlich ist ein unabhängiges Backup-System erforderlich.
Für Materialhebeanwendungen gelten separate Seil- und Systemfreigaben des Herstellers.
Ja. Der ACTSAFE ICX ist ein professionelles motorbetriebenes Höhenzugangsgerät. Bediener müssen vor der eigenständigen Verwendung entsprechend für den Umgang mit dem Power Ascender geschult sein.
Neben der Gerätebedienung müssen insbesondere die korrekte Systemkonfiguration, das verwendete Seil, Anschlagpunkte, Backup-Systeme, Gefährdungsbeurteilung und Rettungsplanung berücksichtigt werden.
Durchmesser (von bis ca. mm): 11-11
Primärmaterial: Stahl
Sekundärmaterial: Aluminium, Nylon
Geeignet für Seilart (Rollen): Textil
Max Tragfähigkeit (WLL) (kg): 185
CE Normen: Maschinen Richtlinie 2006/42/EC
Individuelle Kennzeichnung: Ja
Marke: ActSafe
Made in: EUROPE
EAN: 4030281309840
Hersteller-Artikelnummer (MPN): POA-030-1-EU
Im Mühlengrund 6-8
56566 Neuwied
Deutschland
E-Mail: info@skylotec.de
Bitte die dem Produkt beiliegende Produktinformation vor der ersten Nutzungaufmerksam lesen.
Sollten Sie nicht alles verstanden haben fragen Sie bitte, bevor Sie sich in eine gefährliche Situation begeben, nach!
1. Eine entsprechende Ausbildung ist bei Verwendung des Produktes unbedingt notwendig. Nur an diesem Produkt ausgebildete Personen dürfen dieses Produkt verwenden. Ist dies nicht der Fall, muss der Anwender unter dauernder Sichtkontrolle einer entsprechend ausgebildeten Person stehen.
2. Alle Aktivitäten, bei denen dieses Produkt benutzt wird, sind gefährlich. Als Konsequenz aus der falschen Nutzung, Wartung, Transport, Pflege, Lagerung o.ä. kann es zu schwerwiegenden Verletzungen oder sogar zum Tod des Nutzers führen.
3. Es liegt zu jeder Zeit in der Verantwortung des Benutzers den korrekten und sicheren Umgang mit diesem Produkt sicherzustellen. Das Produkt darf ausschließlich für die dem Verwendungszweck entsprechenden Aktivitäten genutzt werden.
4. Der Hersteller oder Lieferant dieses Produkts übernimmt keinerlei Haftung für Beschädigung, Verletzung oder Tod, die aus fehlerhaftem Umgang mit diesem Produkte resultieren.
5. Ihr Leben hängt von Ihrer Ausrüstung und von seiner Geschichte ab (Gebrauch, Lagerung, Kontrolle, usw.). Alle nötigen Aufzeichnungen notieren Sie bitte in der vorgesehenen Tabelle: Modell, Seriennummer, Herstellungsjahr, Kaufdatum und Kaufort, Datum der ersten Verwendung, Name des Benutzers und sonstige Bemerkungen. Eigene Dateien z.B. im Format EXEL oder ähnlichem sind genauso verwendbar, sofern diese die notwendigen Daten enthalten.
6. Anwender von Persönliche Schutzausrüstung gegen Absturz (PSAgA) müssen über entsprechende körperliche Fitness verfügen.
7. Vor Anwendung von PSAgA muss eine Gefährdungsermittlung durchgeführt werden.
8. Vor Anwendung von PSAgA muss ein Rettungsplan erstellt werden. Zur Ausführung des Rettungsplans erforderliche Ausrüstung und Anwender müssen vorgehalten werden. Die Anwender müssen über entsprechende Fähigkeiten verfügen und regelmäßige Trainingseinheiten absolvieren.
9. Veränderungen an Ausrüstungsgegenständen dürfen nur nach schriftlicher Freigabe durch den Hersteller vorgenommen werden, ebenso Reparaturen.
10. PSAgA darf nur zu dafür vorgesehenen Zwecken eingesetzt werden.
11. PSAgA ist „persönliche Schutzausrüstung" und soll einer Person zugeordnet werden. Die Ausrüstung soll nur von einer Person zum gleichen Zeitpunkt verwendet werden, außer es ist aus der Produktinformation bzw. Produktkennzeichnung ersichtlich dass eine gleichzeitige Mehrpersonennutzung möglich ist.
12. PSAgA ist vor jeder Nutzung einer Sicht- und Funktionskontrolle zu unterziehen.
13. Vor der Nutzung einer Sicherungskette ist zu prüfen ob alle Komponenten miteinander kompatibel und korrekt miteinander verbunden sind.
