Der HARKEN Midrange Hexaratchet 76 mm ist eine handbetriebene Umlenkrolle mit zuschaltbarer Ratschenfunktion und integriertem Wirbel. Die spezielle Hexaratchet-Laufrolle unterstützt die kontrollierte Handhabung belasteter Seile, indem sie bei aktivierter Ratsche die erforderliche Haltekraft reduziert.
Die Rolle ist für textile Seile bis 14 mm Durchmesser ausgelegt und besitzt eine angegebene Working Load Limit (WLL) von 5 kN. Sie ist nach EN 13157 für entsprechende handbetriebene Hebeanwendungen zertifiziert.

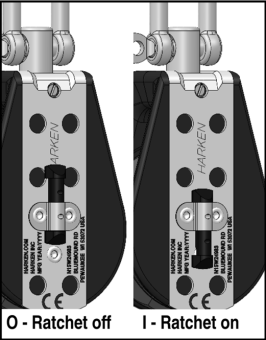

Über einen seitlichen Schalter kann die Ratschenfunktion aktiviert oder deaktiviert werden.
Bei aktivierter Ratsche läuft die Rolle in der vorgesehenen Richtung frei beziehungsweise leichtgängig, während in der Gegenrichtung eine erhöhte Reibwirkung entsteht. Dadurch wird die Handhabung eines belasteten Seils unterstützt und die vom Bediener erforderliche Haltekraft reduziert.
Wichtig: Die Hexaratchet-Funktion ist keine selbsttätige Rücklaufsperre und kein Seilgreifer. Ein belastetes Seil wird durch die Rolle nicht automatisch sicher fixiert oder „geparkt“.
Die Laufrolle besitzt einen Durchmesser von 76 mm und ist für textile Seile mit maximal 14 mm Durchmesser vorgesehen.
Größere Seildurchmesser sollten nicht verwendet werden, sofern sie nicht ausdrücklich vom Hersteller für diese Ausführung freigegeben sind.
Der obere Anschlagbereich ist drehbar ausgeführt. Der integrierte Wirbel ermöglicht es der Rolle, sich entsprechend der Belastungsrichtung auszurichten und reduziert unerwünschtes Verdrehen innerhalb des Seilsystems.
Je nach vorgesehener Konfiguration kann die Ausrichtung des Wirbels eingestellt beziehungsweise fixiert werden.
Für den Midrange Hexaratchet gibt HARKEN folgende Belastungswerte an:
• Working Load Limit (WLL): 5 kN
• Bruchlast: 20 kN
Die Bruchlast ist ein Festigkeitswert und darf nicht mit der zulässigen Arbeitslast verwechselt werden. Für den normalen Betrieb ist die angegebene WLL maßgeblich.
Die Laufrolle ist kugelgelagert und für eine leichtgängige Seilführung ausgelegt.
Die Ratschenfunktion kann je nach Anwendung zugeschaltet werden; bei deaktivierter Ratsche läuft die Rolle frei in beide Richtungen.

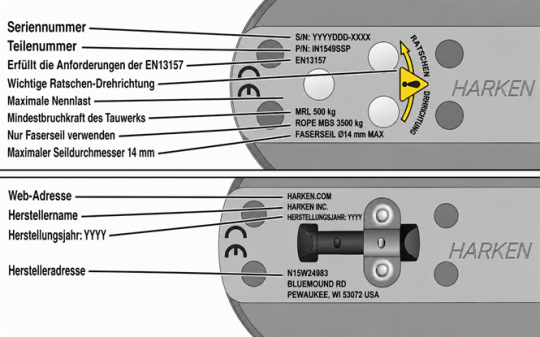

Der HARKEN Midrange Hexaratchet verfügt über eine individuelle Seriennummer zur eindeutigen Identifikation.
Dadurch lässt sich die einzelne Rolle innerhalb betrieblicher Prüf-, Inventar- und Dokumentationsprozesse eindeutig zuordnen.

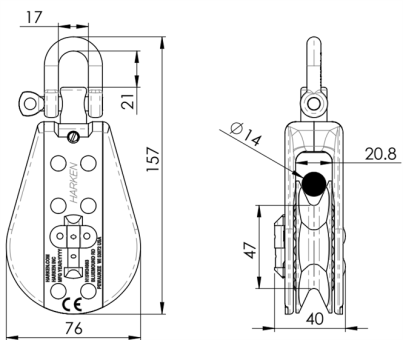

| Merkmal | Angabe |
| Hersteller | HARKEN Safety |
| Modell | Midrange Hexaratchet 76 mm |
| Hersteller-ID | IN1549SSP |
| Produkttyp | Einfachblock / Umlenkrolle mit Ratschenfunktion |
| Scheibendurchmesser | 76 mm |
| Länge | ca. 156 mm |
| Gewicht | ca. 397 g |
| Max. Seildurchmesser | 14 mm |
| Schäkelbolzen-Ø | 8 mm |
| Working Load Limit (WLL) | 5 kN |
| Bruchlast | 20 kN |
| Ratschenfunktion | zuschaltbar |
| Drehrichtung Ratsche | im Uhrzeigersinn |
| Integrierter Wirbel | Ja |
| Lagerung | Kugellager |
| Individuelle Seriennummer | Ja |
| Norm | EN 13157 |
Der HARKEN Midrange Hexaratchet ist für handbetriebene Seil- und Hebesysteme vorgesehen und kann beispielsweise in entsprechend geplanten Anwendungen im Rigging, Bühnenbau, bei Montagearbeiten oder beim Materialhandling eingesetzt werden.
Die konkrete Anwendung muss innerhalb der vom Hersteller freigegebenen Belastungs-, Seil- und Systemparameter erfolgen.
Die Rolle ist nicht mit einer selbstblockierenden Umlenkrolle oder einem Seilgreifer gleichzusetzen. Wird eine Last selbsttätig gehalten beziehungsweise gegen Rücklauf gesichert werden müssen, ist dafür eine entsprechend geeignete und zugelassene Systemkomponente erforderlich.
Primärmaterial: Kunsstoff
Lager (Rollen): Kugellager (Wälzlager)
Geeignet für Seilart (Rollen): Textil
Max Tragfähigkeit (WLL) (kg): 500
CE Normen: EN 13157
Marke: Harken Safety & Rescue
EAN: 4250543901494
Hersteller-Artikelnummer (MPN): IN1549SSP
Via Marco Biagi, 14
22070 Limido Comasco (CO)
Italien
E-Mail: info@harken.it
Bitte die dem Produkt beiliegende Produktinformation vor der ersten Nutzungaufmerksam lesen.
Sollten Sie nicht alles verstanden haben fragen Sie bitte, bevor Sie sich in eine gefährliche Situation begeben, nach!
1. Eine entsprechende Ausbildung ist bei Verwendung des Produktes unbedingt notwendig. Nur an diesem Produkt ausgebildete Personen dürfen dieses Produkt verwenden. Ist dies nicht der Fall, muss der Anwender unter dauernder Sichtkontrolle einer entsprechend ausgebildeten Person stehen.
2. Alle Aktivitäten, bei denen dieses Produkt benutzt wird, sind gefährlich. Als Konsequenz aus der falschen Nutzung, Wartung, Transport, Pflege, Lagerung o.ä. kann es zu schwerwiegenden Verletzungen oder sogar zum Tod des Nutzers führen.
3. Es liegt zu jeder Zeit in der Verantwortung des Benutzers den korrekten und sicheren Umgang mit diesem Produkt sicherzustellen. Das Produkt darf ausschließlich für die dem Verwendungszweck entsprechenden Aktivitäten genutzt werden.
4. Der Hersteller oder Lieferant dieses Produkts übernimmt keinerlei Haftung für Beschädigung, Verletzung oder Tod, die aus fehlerhaftem Umgang mit diesem Produkte resultieren.
5. Ihr Leben hängt von Ihrer Ausrüstung und von seiner Geschichte ab (Gebrauch, Lagerung, Kontrolle, usw.). Alle nötigen Aufzeichnungen notieren Sie bitte in der vorgesehenen Tabelle: Modell, Seriennummer, Herstellungsjahr, Kaufdatum und Kaufort, Datum der ersten Verwendung, Name des Benutzers und sonstige Bemerkungen. Eigene Dateien z.B. im Format EXEL oder ähnlichem sind genauso verwendbar, sofern diese die notwendigen Daten enthalten.
6. Anwender von Persönliche Schutzausrüstung gegen Absturz (PSAgA) müssen über entsprechende körperliche Fitness verfügen.
7. Vor Anwendung von PSAgA muss eine Gefährdungsermittlung durchgeführt werden.
8. Vor Anwendung von PSAgA muss ein Rettungsplan erstellt werden. Zur Ausführung des Rettungsplans erforderliche Ausrüstung und Anwender müssen vorgehalten werden. Die Anwender müssen über entsprechende Fähigkeiten verfügen und regelmäßige Trainingseinheiten absolvieren.
9. Veränderungen an Ausrüstungsgegenständen dürfen nur nach schriftlicher Freigabe durch den Hersteller vorgenommen werden, ebenso Reparaturen.
10. PSAgA darf nur zu dafür vorgesehenen Zwecken eingesetzt werden.
11. PSAgA ist „persönliche Schutzausrüstung" und soll einer Person zugeordnet werden. Die Ausrüstung soll nur von einer Person zum gleichen Zeitpunkt verwendet werden, außer es ist aus der Produktinformation bzw. Produktkennzeichnung ersichtlich dass eine gleichzeitige Mehrpersonennutzung möglich ist.
12. PSAgA ist vor jeder Nutzung einer Sicht- und Funktionskontrolle zu unterziehen.
13. Vor der Nutzung einer Sicherungskette ist zu prüfen ob alle Komponenten miteinander kompatibel und korrekt miteinander verbunden sind.
