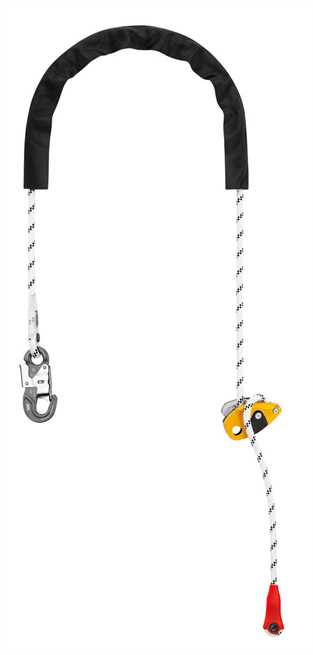

Das Petzl GRILLON HOOK ist ein stufenlos einstellbares Verbindungsmittel zur Arbeitsplatzpositionierung bei professionellen Höhenarbeiten. Mit der integrierten Einstellvorrichtung lässt sich die benötigte Länge präzise an die jeweilige Arbeitsposition anpassen.

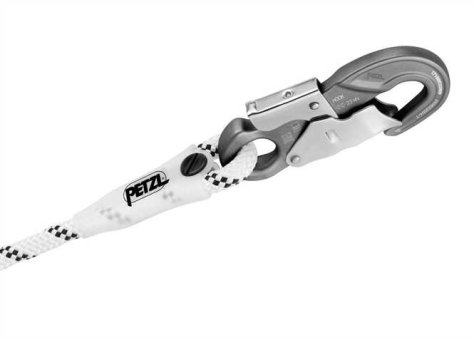

Am Seilende befindet sich ein vormontiertes, automatisch verriegelndes HOOK-Verbindungselement. Dieses eignet sich besonders für die Verbindung mit den seitlichen Halteösen eines geeigneten Arbeits- und Auffanggurtes.
Zum Verkürzen des Verbindungsmittels wird am freien Seilende gezogen. Zum kontrollierten Verlängern beziehungsweise Lösen wird der Klemmnocken der Einstellvorrichtung betätigt. Das freie Seilende muss dabei jederzeit kontrolliert werden.
Das System ermöglicht eine genaue Positionierung und unterstützt eine stabile Arbeitsposition, wenn sich die anwendende Person mit den Füßen abstützen kann.
Bei der doppelten Verwendung wird das GRILLON HOOK um eine geeignete Struktur geführt. Die Einstellvorrichtung wird über ein kompatibles Verbindungselement mit einer seitlichen Halteöse verbunden. Das vormontierte HOOK-Verbindungselement wird an der gegenüberliegenden seitlichen Halteöse eingehängt.
Diese Konfiguration verteilt die Belastung auf den Hüftgurt und ermöglicht die Längeneinstellung über die Einstellvorrichtung. Die Ausrichtung des HOOK muss kontrolliert werden, damit Reibung oder Druck nicht zu einer unbeabsichtigten Entriegelung führen können.
Das Verbindungsmittel kann entsprechend der Gebrauchsanleitung auch in einer einfachen Konfiguration verwendet werden. Dabei wird das Seilende mit dem HOOK an einem geeigneten Anschlagpunkt befestigt. Die Einstellvorrichtung wird über ein kompatibles Verbindungselement mit dem dafür vorgesehenen zentralen beziehungsweise ventralen Befestigungspunkt des Gurtes verbunden.
Das benötigte Verbindungselement für die Einstellvorrichtung ist separat auszuwählen und muss mit dem verwendeten Gurt und dem gesamten Sicherungssystem kompatibel sein.
Vernähte Endverbindungen mit Kunststoffüberzug halten das HOOK-Verbindungselement in der vorgesehenen Position und schützen das Seil im Anschlussbereich vor Abrieb.
Für die aktuellen Varianten sind passende Ersatzseile erhältlich. Auch der Seilschutz und die Verriegelungsschraube der Einstellvorrichtung können durch vorgesehene Ersatzteile ersetzt werden. Reparaturen und der Seiltausch müssen entsprechend der jeweiligen Montageanleitung erfolgen.
Einstellbares Verbindungsmittel zur Arbeitsplatzpositionierung
Stufenlose und präzise Längenanpassung
Vormontiertes, automatisch verriegelndes HOOK-Verbindungselement
Besonders für die Verbindung mit seitlichen Halteösen geeignet
Verwendbar in doppelter oder einfacher Konfiguration
11-mm-Seil
Maximale Arbeitslast von 140 kg
Vernähte Endverbindungen mit Kunststoffüberzug
Ersatzseile in allen angebotenen Längen erhältlich
Wahlweise mit 2, 3, 4 oder 5 m Länge
| Merkmal | Angabe |
| Hersteller | Petzl |
| Modell | GRILLON HOOK europäische Ausführung |
| Produktart | Einstellbares Verbindungsmittel zur Arbeitsplatzpositionierung |
| Seil | AXIS |
| Seildurchmesser | 11 mm |
| Einstellsystem | Stufenlos einstellbare Seilklemme |
| Vormontiertes Verbindungselement | HOOK, europäische Ausführung |
| Öffnung des HOOK | 20 mm |
| Festigkeit des HOOK in Längsrichtung | 23 kN |
| Maximale Arbeitslast | 140 kg |
| Verwendung | Eine Person |
| Materialien | Polyamid, Polyester und Aluminium |
| Farbe | Weiß/Gelb |
| Verfügbare Längen | 2, 3, 4 und 5 m |
| Herstellerreferenz | Länge | Gewicht | Verschiebbarer Seilschutz |
| L052BA00 | 2 m | 635 g | Ja |
| L052BA01 | 3 m | 715 g | Ja |
| L052BA02 | 4 m | 795 g | Ja |
| L052BA03 | 5 m | 875 g | Nein |
| Kennzeichnung | CE-Kennzeichnung |
| Norm | EN 358:2018 |
| Norm | EN 795:2012 Typ B |
| Norm | EN 795:2012 Typ C |
| Verordnung | Verordnung (EU) 2016/425 über persönliche Schutzausrüstungen |
| Zertifizierung | EAC |
| Kennzeichnung | CE-Kennzeichnung |
| Norm | EN 362:2004 Typ T |
| Verordnung | Verordnung (EU) 2016/425 über persönliche Schutzausrüstungen |
Das GRILLON HOOK ist ein System zur Arbeitsplatzpositionierung und kein Falldämpfer oder eigenständiges Auffangsystem. Es muss möglichst gespannt gehalten werden. Die anwendende Person soll sich unterhalb des Anschlagpunktes befinden.
Besteht die Möglichkeit eines freien Sturzes, muss das Arbeitsplatzpositionierungssystem durch ein geeignetes Auffangsystem ergänzt werden.
Der Anschlagpunkt beziehungsweise die umschlungene Struktur muss eine ausreichende Festigkeit und einen geeigneten Durchmesser besitzen. Scharfe oder stark abrasive Kanten sind zu vermeiden beziehungsweise mit einem geeigneten Schutz abzudecken.
Vor jeder Verwendung sind Seil, vernähte Endverbindungen, Einstellvorrichtung, Klemmnocken, HOOK-Verbindungselement und gegebenenfalls der Seilschutz zu kontrollieren. Der HOOK muss vollständig geschlossen und automatisch verriegelt sein.
Sekundärmaterial: Polyester, Aluminium
Max Tragfähigkeit (WLL) (kg): 140
CE Normen: EN 358 • EN 12841
Zusatz-Norm: EAC • UKCA
Individuelle Kennzeichnung: Ja
Marke: Petzl
Made in: EUROPE
Hersteller-Artikelnummer (MPN): L052BA
ZI Crolles, Cidex 105 A,
38920 Crolles
Frankreich
E-Mail: info.deutschland@petzl.com
Bitte die dem Produkt beiliegende Produktinformation vor der ersten Nutzungaufmerksam lesen.
Sollten Sie nicht alles verstanden haben fragen Sie bitte, bevor Sie sich in eine gefährliche Situation begeben, nach!
1. Eine entsprechende Ausbildung ist bei Verwendung des Produktes unbedingt notwendig. Nur an diesem Produkt ausgebildete Personen dürfen dieses Produkt verwenden. Ist dies nicht der Fall, muss der Anwender unter dauernder Sichtkontrolle einer entsprechend ausgebildeten Person stehen.
2. Alle Aktivitäten, bei denen dieses Produkt benutzt wird, sind gefährlich. Als Konsequenz aus der falschen Nutzung, Wartung, Transport, Pflege, Lagerung o.ä. kann es zu schwerwiegenden Verletzungen oder sogar zum Tod des Nutzers führen.
3. Es liegt zu jeder Zeit in der Verantwortung des Benutzers den korrekten und sicheren Umgang mit diesem Produkt sicherzustellen. Das Produkt darf ausschließlich für die dem Verwendungszweck entsprechenden Aktivitäten genutzt werden.
4. Der Hersteller oder Lieferant dieses Produkts übernimmt keinerlei Haftung für Beschädigung, Verletzung oder Tod, die aus fehlerhaftem Umgang mit diesem Produkte resultieren.
5. Ihr Leben hängt von Ihrer Ausrüstung und von seiner Geschichte ab (Gebrauch, Lagerung, Kontrolle, usw.). Alle nötigen Aufzeichnungen notieren Sie bitte in der vorgesehenen Tabelle: Modell, Seriennummer, Herstellungsjahr, Kaufdatum und Kaufort, Datum der ersten Verwendung, Name des Benutzers und sonstige Bemerkungen. Eigene Dateien z.B. im Format EXEL oder ähnlichem sind genauso verwendbar, sofern diese die notwendigen Daten enthalten.
6. Anwender von Persönliche Schutzausrüstung gegen Absturz (PSAgA) müssen über entsprechende körperliche Fitness verfügen.
7. Vor Anwendung von PSAgA muss eine Gefährdungsermittlung durchgeführt werden.
8. Vor Anwendung von PSAgA muss ein Rettungsplan erstellt werden. Zur Ausführung des Rettungsplans erforderliche Ausrüstung und Anwender müssen vorgehalten werden. Die Anwender müssen über entsprechende Fähigkeiten verfügen und regelmäßige Trainingseinheiten absolvieren.
9. Veränderungen an Ausrüstungsgegenständen dürfen nur nach schriftlicher Freigabe durch den Hersteller vorgenommen werden, ebenso Reparaturen.
10. PSAgA darf nur zu dafür vorgesehenen Zwecken eingesetzt werden.
11. PSAgA ist „persönliche Schutzausrüstung" und soll einer Person zugeordnet werden. Die Ausrüstung soll nur von einer Person zum gleichen Zeitpunkt verwendet werden, außer es ist aus der Produktinformation bzw. Produktkennzeichnung ersichtlich dass eine gleichzeitige Mehrpersonennutzung möglich ist.
12. PSAgA ist vor jeder Nutzung einer Sicht- und Funktionskontrolle zu unterziehen.
13. Vor der Nutzung einer Sicherungskette ist zu prüfen ob alle Komponenten miteinander kompatibel und korrekt miteinander verbunden sind.
