AWAH Z3-Fire – Highlights
Arbeitslast nach EN 12841
30–285 kg
Gewicht
2,33 kg
PSA-Seil
EN 1891 Typ A, Ø 11 mm
Schutzart
IP66
Akkuschrauberbetriebenes Auf- und Abseilgerät für Profis
Das AWAH Z3-Fire ist ein kompaktes Seilgerät für professionelle Höhenrettung, Industrieklettern und Seilzugangstechnik. Es kombiniert motorisiertes Aufsteigen und Seileinziehen mit manuell kontrolliertem Abseilen und einer Seilrolle mit Rücklaufsperre.

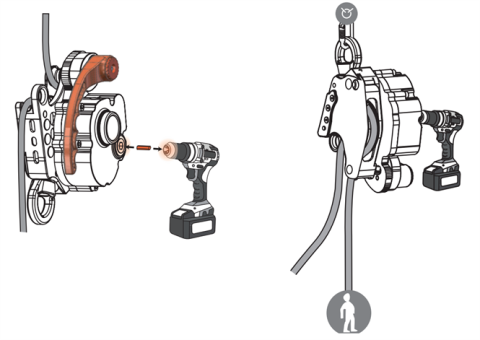

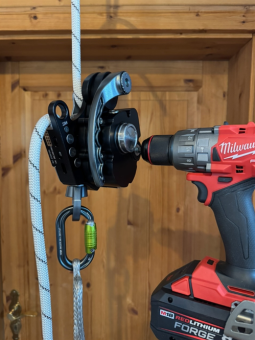

Der Antrieb erfolgt über einen geeigneten Akkubohrschrauber ohne Schlagfunktion. Dadurch wird kein fest eingebauter Motor und kein proprietäres Akkusystem benötigt. Das Gerät ist nach EN 12841:2024-B/C und EN 341:2011/2A zertifiziert; zusätzlich liegt eine Konformitätsbestätigung nach ANSI Z359.9-2021, Typ 4 vor.
Vorteile des AWAH Z3-Fire
Drei Funktionen in einem Gerät
Aufsteigen, kontrolliert abseilen und Seil einziehen – ohne Gerätewechsel.
Hohe Arbeitslast
Nach EN 12841 für 30 bis 285 kg und damit innerhalb der Vorgaben auch für definierte Zwei-Personen-Rettungen geeignet.
Flexibler Akkuantrieb
Betrieb mit einem geeigneten professionellen Akkubohrschrauber über 8-mm-/5/16-Zoll-Sechskantaufnahme.
Kontrolliertes Abseilen

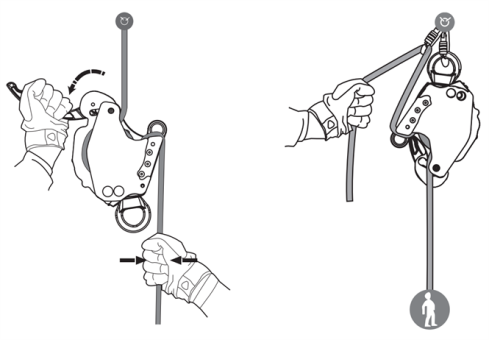

Die Abseilgeschwindigkeit wird über den federbelasteten Bedienhebel geregelt; beim Loslassen kehrt dieser in die Sperrposition zurück.
Zusätzlicher Selbstsperrmechanismus
Ein integrierter Backup-Mechanismus kann die Seilscheibe bei einem internen Getriebeausfall blockieren.
Austauschbare Seilscheibe
Die 11-mm-Seilscheibe ist als Verschleißteil austauschbar und erleichtert die fachgerechte Wartung.
Typische Einsatzbereiche
- professionelle Höhenrettung und Feuerwehren
- Industrieklettern und industrielle Seilzugangstechnik
- Rettungs-, Wartungs- und Inspektionsarbeiten an Gebäuden und Anlagen
- Einsätze in Windenergie, Infrastruktur und technischen Anlagen

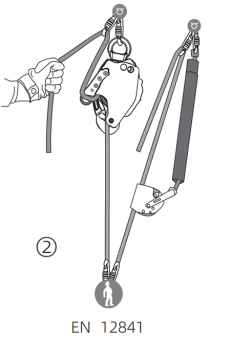

- Bewegung und Arbeitspositionierung entlang eines Arbeitsseils nach EN 12841
Zertifizierungen und Lastbereiche
| Norm | Einsatz / Einstufung | Lastbereich | Seilvorgabe |
|---|---|---|---|
| EN 12841:2024-B/C | Aufstiegsgerät Typ B / Abseilgerät Typ C | 30–285 kg | EN 1891 Typ A, Ø 11 mm |
| EN 341:2011/2A | Rettungsabseilgerät, bis 200 m | 30–195 kg | ARETE Task Line Static, Ø 11 mm |
| ANSI Z359.9-2021, Typ 4 | Separate Konformitätsbestätigung, bis 200 m | 30–240 kg | EN 1891 Typ A, Ø 11 mm |
Technische Daten
| Merkmal | Angabe |
|---|---|
| Funktionen | Motorisiertes Aufsteigen, manuelles Abseilen, Seileinzug, Seilrolle mit Rücklaufsperre |
| Abmessungen | 215 × 113 × 94 mm inklusive Wirbel |
| Gewicht | 2,33 kg |
| Getriebeübersetzung | 8:1 |
| Akkubohrschrauber | Ohne Schlagfunktion; bürstenlose Ausführung empfohlen |
| Drehmoment | 100–180 Nm; praktisch mindestens 120 Nm, für hohe Lasten mehr als 150 Nm empfohlen |
| Maximale Drehzahl | 2.500 U/min |
| Antriebsaufnahme | 8 mm / 5/16 Zoll Sechskant |
| Abseilgeschwindigkeit | Bis 0,5 m/s bei maximaler Last; etwa 2,0 m/s bei minimaler Last |
| Betriebstemperatur | −15 bis 45 °C; nach EN 341: −4 bis 45 °C |
| Schutzart | IP66 |
| Becket-Mindestbruchlast | 22 kN |
| PSA-Einstufung | CE 0123, Kategorie III gemäß Verordnung (EU) 2016/425 |
Wichtige Sicherheitshinweise
- Nur für ausgebildete und kompetente Fachanwender.
- Bei PSA-Anwendungen ist ein unabhängiges Sicherungssystem erforderlich.
- Das Gerät ist kein Auffanggerät und besitzt nach EN 341 keine Panikfunktion.
- Nach EN 341 darf ausschließlich das ARETE Task Line Static 11 mm verwendet werden.
- Schlag-, Hammer- und Impulsfunktionen des Akkubohrschraubers dürfen nicht verwendet werden.
- Vor jedem Einsatz sind Gerät, Seil, Verbindungselemente, Anschlagpunkte und Sicherungssystem zu prüfen.
- Maßgeblich sind immer das aktuelle Benutzerhandbuch, die Gerätekennzeichnung und die Gefährdungsbeurteilung.
Lieferumfang
Enthalten
- 1 × AWAH Z3-Fire
- 1 × vormontierte, zertifizierte 11-mm-Seilscheibe
- 1 × wasserdichter Transportkoffer mit Schaumpolsterung
- 2 × 8-mm-/5/16-Zoll-Sechskant-Bit
- 1 × leeres Ölfläschchen
- 1 × gedrucktes PSA-Benutzerhandbuch
Nicht automatisch enthalten
- Akkubohrschrauber, Akku und Ladegerät
- Einsatzseil
- Verbindungselemente und Auffanggurt
- unabhängiges Sicherungssystem
- Ersatzseilscheiben
Beratung zum passenden PSA-System
Seil, Sicherungssystem, Anschlagpunkte, Verbindungselemente, Auffanggurt und Akkubohrschrauber müssen auf den geplanten Einsatz abgestimmt sein. Wir unterstützen Euch gerne bei der Auswahl der passenden Systemkomponenten.
