Die Petzl SPIN L1 ist eine leistungsfähige einfache Umlenkrolle mit integriertem Wirbel für Flaschenzüge, Hilfsseilbahnen und Umlenksysteme. Ihre große, kugelgelagerte Seilscheibe erreicht einen Wirkungsgrad von 95 % und eignet sich für Seile mit einem Durchmesser von 7 bis 13 mm.
Besonders praktisch ist das zu öffnende Seitenteil: Die SPIN L1 kann beim Einlegen oder Herausnehmen des Seils am Anschlagpunkt befestigt bleiben. Das erleichtert den Aufbau von Systemen bei Höhenarbeit, Rettung und Baumpflege.

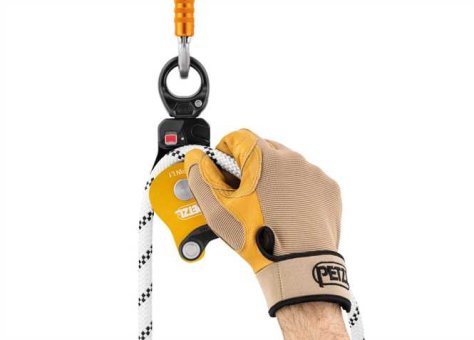

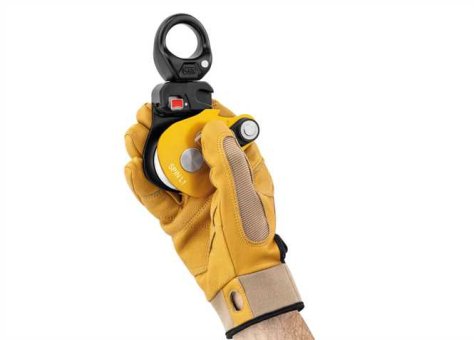

Das bewegliche Seitenteil lässt sich in drei Schritten öffnen und ist auch mit Handschuhen gut bedienbar. Ein roter Indikator unterstützt die visuelle Kontrolle: Solange die rote Markierung sichtbar ist, ist das Seitenteil nicht vollständig verriegelt.
Die Form der Seitenteile schützt den Seilverlauf zusätzlich vor Abrieb und unterstützt eine saubere Führung des Seils durch die Rolle.
Die 38 mm große Seilscheibe läuft auf einem gekapselten Kugellager und erreicht einen Wirkungsgrad von 95 %. Dadurch eignet sich die SPIN L1 besonders für Systeme, in denen Lasten möglichst effizient bewegt oder Kräfte über Flaschenzüge reduziert werden sollen.
Die maximale Gebrauchslast beträgt 8 kN, die Bruchlast 36 kN.

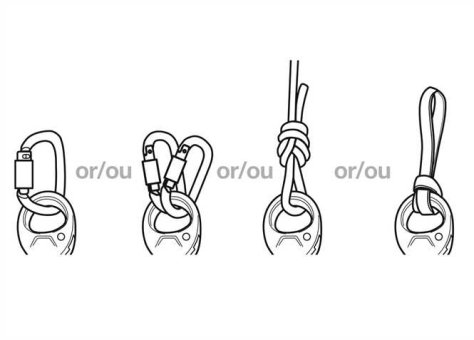

Der integrierte Wirbel ermöglicht es der Umlenkrolle, sich auch unter Last entsprechend der Zugrichtung auszurichten. Seine großzügige Verbindungsöffnung bietet Platz für bis zu drei geeignete Karabiner. Alternativ können je nach Systemaufbau auch kompatible Seile oder Schlingen direkt am Wirbel angeschlossen werden.
Einfache Umlenkrolle mit integriertem Wirbel
Öffnen des Seitenteils möglich, ohne die Rolle vom Anschlagpunkt zu entfernen
Dreistufiger Öffnungsmechanismus

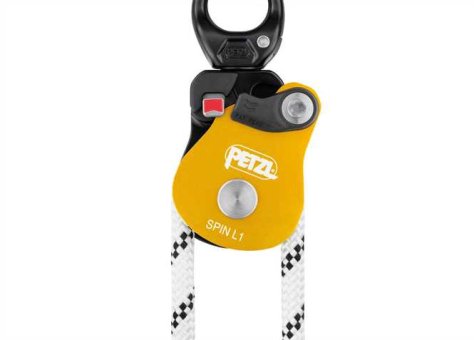

Roter Indikator bei nicht verriegeltem Seitenteil
Große Seilscheibe mit 38 mm Durchmesser
Gekapseltes Kugellager
Wirkungsgrad von 95 %
Für Seile von 7 bis 13 mm
Wirbel zur Ausrichtung der Rolle unter Last
Aufnahme von bis zu drei geeigneten Karabinern
Maximale Gebrauchslast von 8 kN
Bruchlast von 36 kN
| MerkmalAngabe | |
| Hersteller | Petzl |
| Modell | SPIN L1 |
| Produktart | Einfache Umlenkrolle mit integriertem Wirbel |
| Materialien | Aluminium, Edelstahl, Polyamid |
| Geeigneter Seildurchmesser | 7–13 mm |
| Durchmesser der Seilscheibe | 38 mm |
| Lagerung | Gekapseltes Kugellager |
| Wirkungsgrad | 95 % |

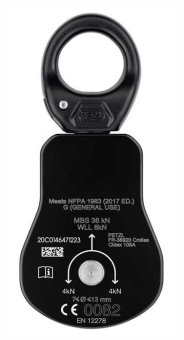

| Maximale Gebrauchslast | 4 × 2 kN = 8 kN |
| Bruchlast | 36 kN |
| Gewicht | 290 g |
| Kapazität des Wirbels | Bis zu 3 geeignete Karabiner |
| Weitere Anschlussmöglichkeiten | Kompatible Seile und Schlingen |

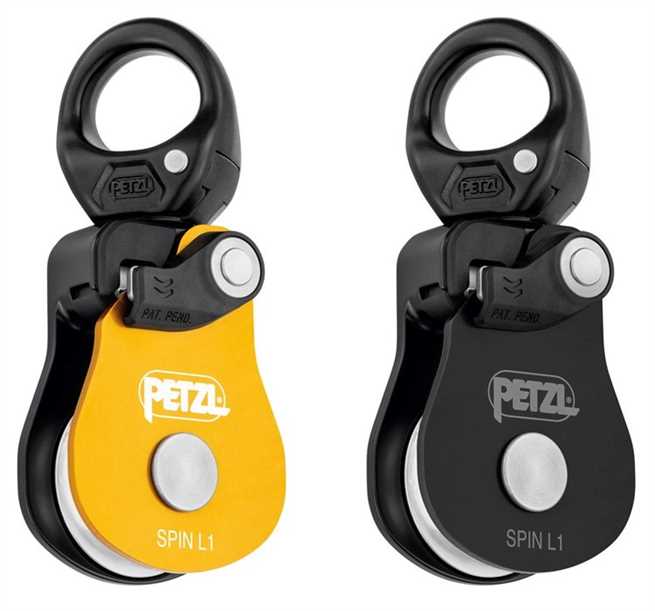

| HerstellerreferenzFarbe | |
| P001BA00 | Gelb |
| P001BA01 | Schwarz |
| Kennzeichnung | CE-Kennzeichnung |
| Norm | EN 12278:2007 |
| Norm | UIAA 127:2018 |
| Verordnung | Verordnung (EU) 2016/425 über persönliche Schutzausrüstungen |
| Norm | NFPA 2500 Pulley General Use |
| Norm | XF 494: FZL-H-T9.5/13 |
Vor jeder Verwendung sind Rolle, Wirbel, Seitenteil, Verriegelungsmechanismus und Verbindungsöffnung auf Verformungen, Risse, Verschleiß und Korrosion zu kontrollieren. Die Seilscheibe und der Verriegelungsmechanismus müssen einwandfrei funktionieren.
Nach dem Einlegen des Seils muss kontrolliert werden, dass das bewegliche Seitenteil vollständig verriegelt ist. Ist der rote Indikator sichtbar, darf die Rolle nicht belastet werden.
Die SPIN L1 muss sich im System frei bewegen und entsprechend der Belastungsrichtung des Seils ausrichten können. Äußere Gegenstände dürfen nicht gegen den Entriegelungsknopf drücken oder scheuern.
Der tatsächliche Wirkungsgrad kann durch den Zustand des verwendeten Seils beeinflusst werden, insbesondere bei nassen oder vereisten Seilen.
Primärmaterial: Aluminium
Sekundärmaterial: Stahl, Polyamid
Lager (Rollen): Kugellager (Wälzlager)
Geeignet für Seilart (Rollen): Textil
Bruchlast (kN): 36
CE Normen: EN 12278
Zusatz-Norm: UIAA • NFPA
Individuelle Kennzeichnung: Ja
Marke: Petzl
Made in: EUROPE
Hersteller-Artikelnummer (MPN): P001BA
ZI Crolles, Cidex 105 A,
38920 Crolles
Frankreich
E-Mail: info.deutschland@petzl.com
Bitte die dem Produkt beiliegende Produktinformation vor der ersten Nutzungaufmerksam lesen.
Sollten Sie nicht alles verstanden haben fragen Sie bitte, bevor Sie sich in eine gefährliche Situation begeben, nach!
1. Eine entsprechende Ausbildung ist bei Verwendung des Produktes unbedingt notwendig. Nur an diesem Produkt ausgebildete Personen dürfen dieses Produkt verwenden. Ist dies nicht der Fall, muss der Anwender unter dauernder Sichtkontrolle einer entsprechend ausgebildeten Person stehen.
2. Alle Aktivitäten, bei denen dieses Produkt benutzt wird, sind gefährlich. Als Konsequenz aus der falschen Nutzung, Wartung, Transport, Pflege, Lagerung o.ä. kann es zu schwerwiegenden Verletzungen oder sogar zum Tod des Nutzers führen.
3. Es liegt zu jeder Zeit in der Verantwortung des Benutzers den korrekten und sicheren Umgang mit diesem Produkt sicherzustellen. Das Produkt darf ausschließlich für die dem Verwendungszweck entsprechenden Aktivitäten genutzt werden.
4. Der Hersteller oder Lieferant dieses Produkts übernimmt keinerlei Haftung für Beschädigung, Verletzung oder Tod, die aus fehlerhaftem Umgang mit diesem Produkte resultieren.
5. Ihr Leben hängt von Ihrer Ausrüstung und von seiner Geschichte ab (Gebrauch, Lagerung, Kontrolle, usw.). Alle nötigen Aufzeichnungen notieren Sie bitte in der vorgesehenen Tabelle: Modell, Seriennummer, Herstellungsjahr, Kaufdatum und Kaufort, Datum der ersten Verwendung, Name des Benutzers und sonstige Bemerkungen. Eigene Dateien z.B. im Format EXEL oder ähnlichem sind genauso verwendbar, sofern diese die notwendigen Daten enthalten.
6. Anwender von Persönliche Schutzausrüstung gegen Absturz (PSAgA) müssen über entsprechende körperliche Fitness verfügen.
7. Vor Anwendung von PSAgA muss eine Gefährdungsermittlung durchgeführt werden.
8. Vor Anwendung von PSAgA muss ein Rettungsplan erstellt werden. Zur Ausführung des Rettungsplans erforderliche Ausrüstung und Anwender müssen vorgehalten werden. Die Anwender müssen über entsprechende Fähigkeiten verfügen und regelmäßige Trainingseinheiten absolvieren.
9. Veränderungen an Ausrüstungsgegenständen dürfen nur nach schriftlicher Freigabe durch den Hersteller vorgenommen werden, ebenso Reparaturen.
10. PSAgA darf nur zu dafür vorgesehenen Zwecken eingesetzt werden.
11. PSAgA ist „persönliche Schutzausrüstung" und soll einer Person zugeordnet werden. Die Ausrüstung soll nur von einer Person zum gleichen Zeitpunkt verwendet werden, außer es ist aus der Produktinformation bzw. Produktkennzeichnung ersichtlich dass eine gleichzeitige Mehrpersonennutzung möglich ist.
12. PSAgA ist vor jeder Nutzung einer Sicht- und Funktionskontrolle zu unterziehen.
13. Vor der Nutzung einer Sicherungskette ist zu prüfen ob alle Komponenten miteinander kompatibel und korrekt miteinander verbunden sind.
