Der Petzl Am’D ist ein leichter asymmetrischer Aluminiumkarabiner zum Einhängen von Abseilgeräten und Verbindungsmitteln zur Arbeitsplatzpositionierung. Seine D-Form, die kantenfreie Innenfläche und das Keylock-System erleichtern das Einhängen, Aushängen und Positionieren des Karabiners.
Je nach Einsatzbereich ist der Am’D mit manuellem SCREW-LOCK-Verschluss oder mit den automatischen Verschlusssystemen TRIACT-LOCK und BALL-LOCK erhältlich. Alle Varianten verfügen über eine Bruchlast von 27 kN in der Längsachse.
Die asymmetrische D-Form des Petzl Am’D eignet sich besonders zum Verbinden von Abseilgeräten und Verbindungsmitteln zur Arbeitsplatzpositionierung. Der Karabiner besteht aus Aluminium und wiegt abhängig vom Verschlusssystem lediglich 70 oder 75 g.
Das H-Profil ermöglicht eine gewichtsoptimierte Konstruktion und schützt gleichzeitig die Produktmarkierungen vor Abrieb. Die kantenfreie Oberfläche an der Innenseite erleichtert das Drehen und Ausrichten des Karabiners.
Das Keylock-System besitzt am Übergang zwischen Schnapper und Karabinerkörper keinen hervorstehenden Haken. Dadurch wird das Risiko reduziert, dass sich der Karabiner beim Ein- und Aushängen an Geräten, Seilen oder Verbindungsmitteln verhakt.
Der Petzl Am’D ist mit drei Verschlussvarianten verfügbar:
SCREW-LOCK:
Manueller Schraubverschluss mit rotem Indikator. Die rote Markierung bleibt sichtbar, solange die Verriegelungshülse nicht vollständig geschlossen ist.
TRIACT-LOCK:
Automatisches Verschlusssystem mit 3-Wege-Öffnung. Zum Öffnen müssen drei aufeinanderfolgende Bewegungen ausgeführt werden.

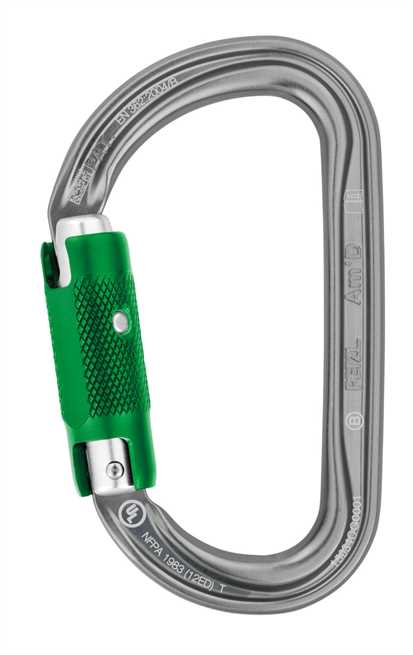

BALL-LOCK:
Automatisches Verschlusssystem mit 3-Wege-Öffnung und zusätzlicher Verriegelungsanzeige.
Der Am’D kann mit dem separat erhältlichen Petzl CAPTIV-Positionierungsbügel kombiniert werden. CAPTIV hält den Karabiner in der vorgesehenen Position, reduziert ein Verdrehen und favorisiert die Belastung in der Längsachse. Gleichzeitig bildet der Karabiner eine feste Einheit mit dem angeschlossenen Gerät oder Verbindungsmittel.
Der Karabiner erreicht seine höchste Bruchlast bei geschlossenem und verriegeltem Schnapper sowie bei Belastung in der Längsachse. Eine Belastung in der Querachse oder bei geöffnetem Schnapper reduziert die Bruchlast deutlich.
Vor jeder Verwendung sind der Zustand des Karabinerkörpers, des Schnappers, der Niete und der Verriegelungshülse sowie das vollständige Öffnen, Schließen und Verriegeln zu kontrollieren. Die Kompatibilität mit allen weiteren Bestandteilen des verwendeten Systems muss vor dem Einsatz geprüft werden.
Asymmetrischer D-Karabiner aus Aluminium
Geeignet für Abseilgeräte und Verbindungsmittel zur Arbeitsplatzpositionierung
Bruchlast von 27 kN in der Längsachse
Keylock-System zur Reduzierung des Verhakens
Kantenfreie Innenfläche für einfaches Drehen und Positionieren
Gewichtsoptimiertes H-Profil mit geschützten Produktmarkierungen
Wahlweise mit SCREW-LOCK, TRIACT-LOCK oder BALL-LOCK
Mit Petzl CAPTIV kompatibel
| Merkmal | Angabe |
| Hersteller | Petzl |
| Modell | Am’D |
| Produktart | Verriegelbarer Karabiner |
| Form | Asymmetrische D-Form |
| Material | Aluminium |
| Bruchlast längs | 27 kN |
| Bruchlast quer | 8 kN |
| Bruchlast bei offenem Schnapper | 7 kN |
| Verschlusssysteme | SCREW-LOCK, TRIACT-LOCK oder BALL-LOCK |
| Gewicht SCREW-LOCK | 70 g |
| Gewicht TRIACT-LOCK | 75 g |
| Gewicht BALL-LOCK | 75 g |
| Schnapperöffnung SCREW-LOCK | 25 mm |
| Schnapperöffnung TRIACT-LOCK | 24 mm |
| Schnapperöffnung BALL-LOCK | 25 mm |
| Rückverfolgbarkeit | Datamatrix und individuelle Produktkennzeichnung |
| Herstellergarantie | 3 Jahre |
| Produktfamilie | M34A |
| Herstellerreferenz | Verschluss | Farbe | Gewicht | Öffnung |
| M34A SL | SCREW-LOCK | Grau | 70 g | 25 mm |
| M34A SLN | SCREW-LOCK | Schwarz | 70 g | 25 mm |
| M34A TL | TRIACT-LOCK | Grau | 75 g | 24 mm |
| M34A TLN | TRIACT-LOCK | Schwarz | 75 g | 24 mm |
| M34A BL | BALL-LOCK | Grau | 75 g | 25 mm |
| M34A TLY | TRIACT-LOCK | Goldfarben | 75 g | 24 mm |
| M34A BLY | BALL-LOCK | Goldfarben | 75 g | 25 mm |
| Kennzeichnung | CE-Kennzeichnung |
| Norm | EN 362:2004 Klasse B |
| Norm | EN 12275:2013 Typ B |
| Norm | UIAA 121:2018 |
| Verordnung | Verordnung (EU) 2016/425 über persönliche Schutzausrüstungen |
| Kennzeichnung | EAC |
| Norm | NFPA 2500 Technical Use |
Wofür wird der Petzl Am’D verwendet?
Der Am’D ist ein asymmetrischer D-Karabiner zum Einhängen kompatibler Geräte, insbesondere Abseilgeräte und Verbindungsmittel zur Arbeitsplatzpositionierung.
Welche Verschlusssysteme sind erhältlich?
Der Karabiner ist mit manuellem SCREW-LOCK-Verschluss sowie mit den automatischen Verschlusssystemen TRIACT-LOCK und BALL-LOCK erhältlich.
Wie hoch ist die Bruchlast des Petzl Am’D?
Die Bruchlast beträgt 27 kN in der Längsachse, 8 kN in der Querachse und 7 kN bei geöffnetem Schnapper.
Wie unterscheiden sich Gewicht und Schnapperöffnung?
Die SCREW-LOCK-Ausführungen wiegen 70 g und besitzen eine Schnapperöffnung von 25 mm. TRIACT-LOCK wiegt 75 g und öffnet 24 mm. BALL-LOCK wiegt ebenfalls 75 g und besitzt eine Öffnung von 25 mm.
Ist der Petzl CAPTIV mit dem Am’D kompatibel?
Ja. Der separat erhältliche CAPTIV-Positionierungsbügel ist mit dem Am’D kompatibel. Er reduziert ein Verdrehen und favorisiert die Belastung des Karabiners in der Längsachse.
Was ist bei der Verwendung zu beachten?
Der Karabiner muss mit geschlossenem Schnapper und verriegelter Hülse verwendet werden. Er sollte in der Längsachse belastet werden. Vor jedem Einsatz sind Zustand, Funktion und Kompatibilität mit den übrigen Systembestandteilen zu prüfen.
Kara-Typ: D
Kara-Bruchlast längs: 27
Kara-Bruchlast quer: 8
Kara-Bruchlast offen: 7
Schnapperöffnung: 25
CE Normen: EN 362 • EN 12275
Zusatz-Norm: UIAA • EAC• NFPA
Individuelle Kennzeichnung: Ja
Auch in Schwarz erhältlich: Ja
Marke: Petzl
EAN: 4250543902712
Hersteller-Artikelnummer (MPN): M34A PL
ZI Crolles, Cidex 105 A,
38920 Crolles
Frankreich
E-Mail: info.deutschland@petzl.com
Bitte die dem Produkt beiliegende Produktinformation vor der ersten Nutzungaufmerksam lesen.
Sollten Sie nicht alles verstanden haben fragen Sie bitte, bevor Sie sich in eine gefährliche Situation begeben, nach!
1. Eine entsprechende Ausbildung ist bei Verwendung des Produktes unbedingt notwendig. Nur an diesem Produkt ausgebildete Personen dürfen dieses Produkt verwenden. Ist dies nicht der Fall, muss der Anwender unter dauernder Sichtkontrolle einer entsprechend ausgebildeten Person stehen.
2. Alle Aktivitäten, bei denen dieses Produkt benutzt wird, sind gefährlich. Als Konsequenz aus der falschen Nutzung, Wartung, Transport, Pflege, Lagerung o.ä. kann es zu schwerwiegenden Verletzungen oder sogar zum Tod des Nutzers führen.
3. Es liegt zu jeder Zeit in der Verantwortung des Benutzers den korrekten und sicheren Umgang mit diesem Produkt sicherzustellen. Das Produkt darf ausschließlich für die dem Verwendungszweck entsprechenden Aktivitäten genutzt werden.
4. Der Hersteller oder Lieferant dieses Produkts übernimmt keinerlei Haftung für Beschädigung, Verletzung oder Tod, die aus fehlerhaftem Umgang mit diesem Produkte resultieren.
5. Ihr Leben hängt von Ihrer Ausrüstung und von seiner Geschichte ab (Gebrauch, Lagerung, Kontrolle, usw.). Alle nötigen Aufzeichnungen notieren Sie bitte in der vorgesehenen Tabelle: Modell, Seriennummer, Herstellungsjahr, Kaufdatum und Kaufort, Datum der ersten Verwendung, Name des Benutzers und sonstige Bemerkungen. Eigene Dateien z.B. im Format EXEL oder ähnlichem sind genauso verwendbar, sofern diese die notwendigen Daten enthalten.
6. Anwender von Persönliche Schutzausrüstung gegen Absturz (PSAgA) müssen über entsprechende körperliche Fitness verfügen.
7. Vor Anwendung von PSAgA muss eine Gefährdungsermittlung durchgeführt werden.
8. Vor Anwendung von PSAgA muss ein Rettungsplan erstellt werden. Zur Ausführung des Rettungsplans erforderliche Ausrüstung und Anwender müssen vorgehalten werden. Die Anwender müssen über entsprechende Fähigkeiten verfügen und regelmäßige Trainingseinheiten absolvieren.
9. Veränderungen an Ausrüstungsgegenständen dürfen nur nach schriftlicher Freigabe durch den Hersteller vorgenommen werden, ebenso Reparaturen.
10. PSAgA darf nur zu dafür vorgesehenen Zwecken eingesetzt werden.
11. PSAgA ist „persönliche Schutzausrüstung" und soll einer Person zugeordnet werden. Die Ausrüstung soll nur von einer Person zum gleichen Zeitpunkt verwendet werden, außer es ist aus der Produktinformation bzw. Produktkennzeichnung ersichtlich dass eine gleichzeitige Mehrpersonennutzung möglich ist.
12. PSAgA ist vor jeder Nutzung einer Sicht- und Funktionskontrolle zu unterziehen.
13. Vor der Nutzung einer Sicherungskette ist zu prüfen ob alle Komponenten miteinander kompatibel und korrekt miteinander verbunden sind.
